系统说明

CND系列，400至1500kW
CND系列变频器由模块化及高性能系统单元组成，这些单元的不同组合可适用于各种应用。
接到三相电网上的变频器
接到直流母线上的逆变器，采用前端单元向直流母线供电
作为系统模块，它们能提供用于单独传动或多电机传动的合适的解决措施。

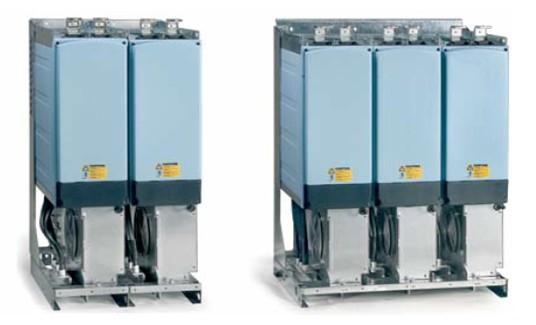

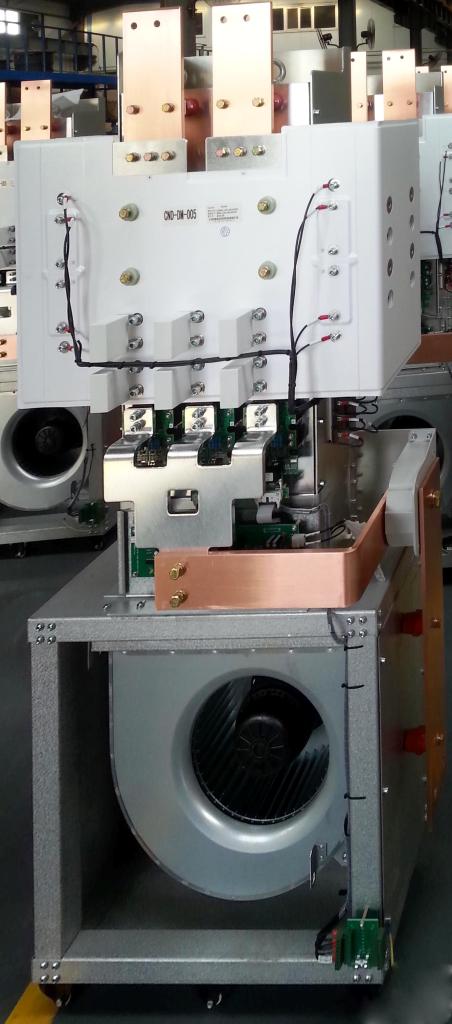

变频器
单象限工作，6/12脉动
四象限工作，6脉动，自换向带AFE

前端单元
    前端单元可将输入侧的交流电压和电流转换成公共直流母线上的直流电压和电流，从而将能量从电源侧传递到公共直流母线上（在特定的情况下，能量也可以反向传递）。
    AFE（有源前端Activefront-end）是公共直流母线系统中的双向（可回馈能量）整流装置，需要在输入侧配装外部LCL滤波器，这样前端单元适用于要求电网谐波非常低的应用场合。AFE可与逆变器一起接入同一个现场总线系统，并由现场总线控制和监视，AFE可单独订货。
    NFE（无回馈前端Non-regenerativefront-eng）是公共直流母线系统中的单向（电动方向）整流装置，NFE使用二极管或晶闸管元件，工作模式如一个二极管桥，输入侧配有专用的电抗器，NFE单元可以给直流母线充电，适用于对谐波量没有更高要求且不需要能量回馈的应用场合。

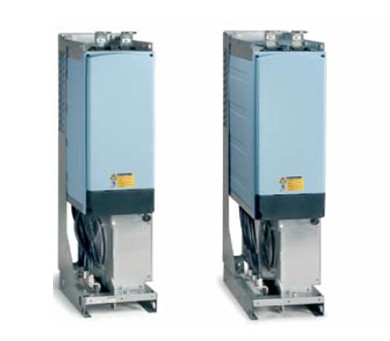

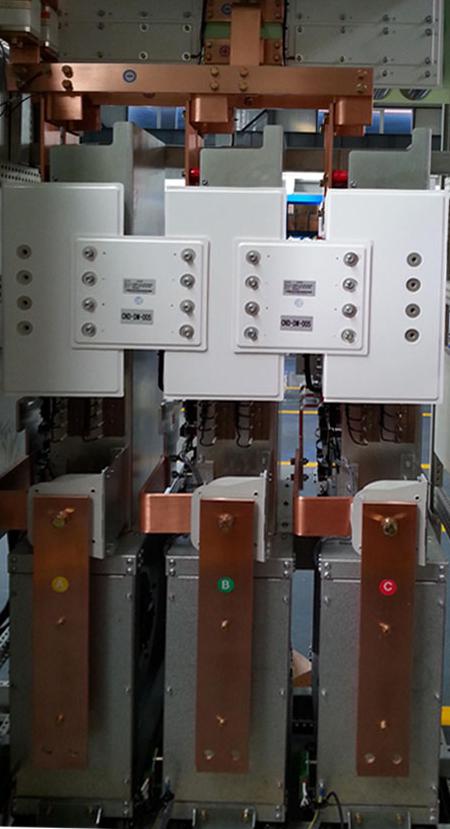

逆变单元
    INU(逆变单元Inverterunit)是一个双向的直流供电逆变器，用于对电机的供电和控制INU由公共直流母线系统供电，如需直接连接到直流母线上，则就回装充电回路。INU可单独订货。
制动单元
    BU（制动单元Brakingunit）是一个单向能量传递单元，用于将公共直流母线系统中直流母线上多余的能量传递给耗能电阻并转化成热能消耗掉，需要和耗能电阻配合使用。BU可单独订货，耗能电阻需要单独配合BU订货。

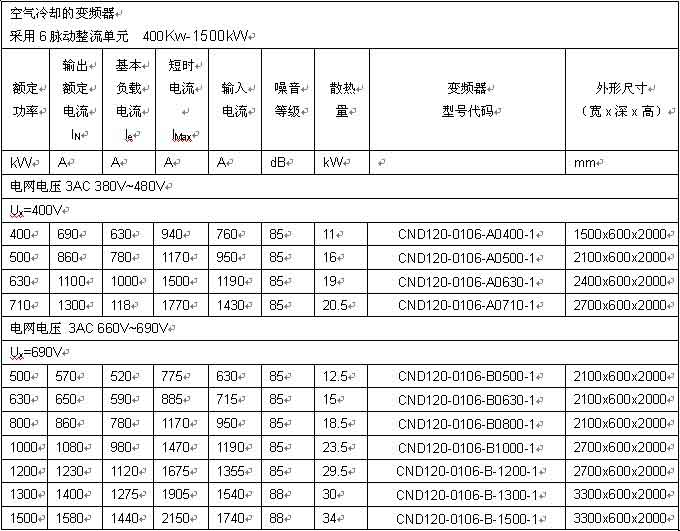

型号代码

第一段：
01066脉动供电变频器011212脉动供电变频器
0200AFE有源前端，四象限工作变频器1100逆变器
2100制动单元
第二段：
A:电网电压3AC380V~480V(变频器与有源前端)或直流电压DC510V~650V(逆变器)
C:电网电压3AC660V~690V(变频器与有源前端)或直流电压DC890V~930V(逆变器)
D:直流电压DC670/770V(仅适用于制动单元)
F:直流电压DC1065/1155V(仅适用于制动单元)
后3位为额定功率
第三段：
I普通结构形式II特殊结构形式
第四段：
可选件

公共直流母线应用

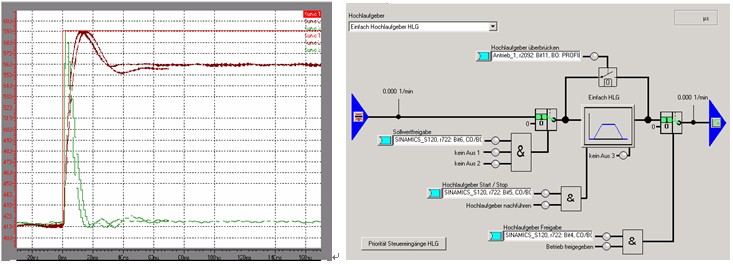

    CND系列装置提供适合各种复杂要求的公共直流母线产品，产品包括多种前端单元，逆变单元和制动单元，功率范围从400kW到1500kW，电压范围从380VAC到690VAC。整个系统完全基于先进的矢量控制技术。
    公共直流母线产品提供多种组合方式。在公共直流母线系统中，处于制动状态的单元产生的电能可直接被母线上处于电动状态的单元使用。
